粗糙輪廓形狀一體機 NEX100

?相比傳統設備精度提升60%

?高精度的表面粗糙度、輪廓形狀綜合測量機

?一次測量即可同時分析粗糙度、輪廓形狀

?配備雙傳感器技術

?混合傳感器給測量帶來了極大的便利

在線咨詢

全國熱線

0512-5523-2818

產品特點 product feature

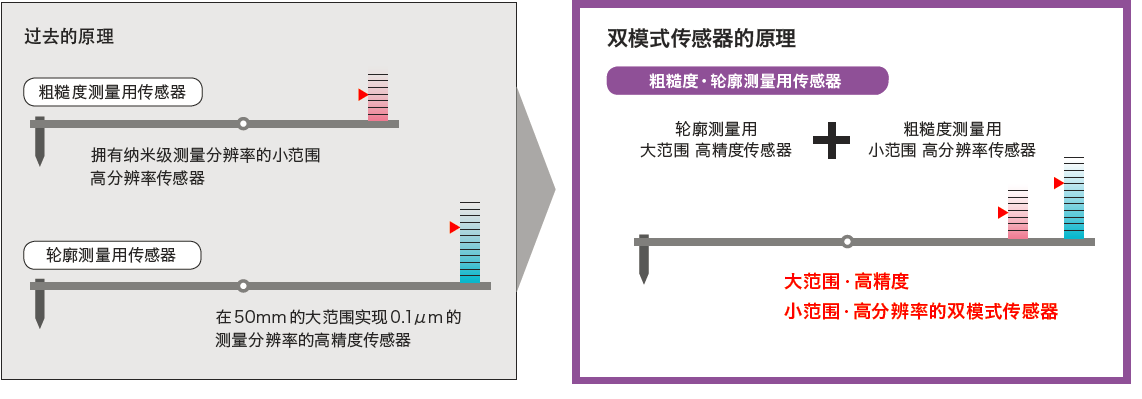

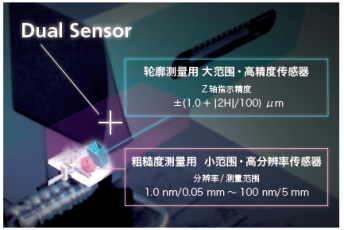

一體式雙傳感器技術 ?搭載大范圍、高精度傳感器和小范圍、高分率的傳感器，能從2個傳感器同時感知測量數據的新原理傳感器 搭載脫落感知傳感器的快速交換測臂 ?可在實現快速更換測臂及可保護檢測器本體受到?jīng)_撞 Z軸測量范圍 ?Z軸測量范圍擴大到60mm（±30mm）。

T字型測針可上下連續測量 ?通過T型測針上下連續測量可評價工件直徑、厚度、厚度偏差等。 檢出器碰撞安全機構 ?萬一檢測器收到碰撞，感應器機構會自動停止工作。 適合高精度輪廓形狀評價 ?適合非球面透鏡、光纖連接器、滾珠絲杠等要求高精度形狀的零部件評價。

充實了輪廓度評價 ?測量數據（點數據）與設計值的偏差比對功能、設計值創建功能、擬合功能、與CAD通信的IGES/DXF轉換功能。 ACCTee測量·分析軟件 ? ACCTee是一種進一步提高操作性的輪廓形狀測量和分析軟件。由于配置有可依據向?qū)Р僮鞯南驅Ｊ?、AI功能、自我診斷功能、峰谷檢測功能等各種支持功能，可提高測量作業的效率。

產品規格 product structure

測量部

型號				SURFCOM NEX 100
				12	13	14	15	22	23	24	25
驅動部	X周（L：測量長度mm）	感應方式		線性光柵尺
		直線度精度	搭載雙模式傳感器的很合傳感器時（μm）	(0.05+1.0L/1000)標準測臂時
			輪廓測量用高精度傳感器使用時（μm/mm）	1.0/100				2.0/200
			輪廓測量通用傳感器使用時（μm/mm）	1.0/100				2.0/200
			粗糙度傳感器時（μm）	（0.05+1.0L/1000）
		X軸指示精度（μm）：橫向		±（1.0+1.0L/100）*100mm驅動部輪廓測量時
		分辨率（μm）		0.016
		速度	移動時	0.03-60
			測量時	0.03-20
		傾斜角度（°）	搭載雙模式傳感器的混合傳感器時	±10（傾斜裝置選配件）
			上記以外	±15（傾斜裝置選配件）
測量臺	立柱	速度（mm/s）	移動時	Max.10
	底座	材質		輝長巖

傳感器

搭載雙模式傳感器的混合檢測器（E-DT-CR14A）	測量范圍	Z軸縱向		50（標準測臂）、10.0（2倍測臂）
	粗糙度	感應方式		差動電感
		測量方位		0.05-5.0
		測量分辨率		1.0-100
	輪廓測量（H：側量高度mm）	感應方式		高精度光柵尺
		測量范圍		5.0
		測量分辨率（μm）		0.015（全量程）
		指示精度（μm）縱向		±（1.0+丨2H丨/100）*LH=50mm測針時
	測針	粗糙輪廓兩用	型號	DM8471（LH=50MM、標準測臂）
			測量力（μm）	0.75
			測針材質	金剛石
			測針形狀	2μm/60° 圓錐
		輪廓用	型號	DM48775（LH=100/2倍測臂）
			測量力（mN）	4.0
			測針材質	超硬合金
			測針形狀	25μm/24 圓錐
		交換方式		交換式
	共同機能			上下測量/上側限位檢測安全機構/縮回功能
電源	電壓(V)、周波數（Hz）			單項 AC100-240/50/60
	消耗功率（VA）			Max.670
空氣源(除振臺)	供給壓力（Mpa）			0.45-0.7
	使用壓力（Mpa）			0.4
	空氣消費量（L/min）			0.1(Max.10)
	供給位置			本體背面
	空氣源轉接口			外徑6mm的管接頭
設置使用環境	溫度		精度保證溫度（℃）	20±5（溫度變化率±0.5℃/1 時間以內、0.1℃/1 測量時間以內）
			動作保證溫度（℃）	10-30
			保管溫度（℃）	5-40
	濕度		動作保證濕度（%）	40-80(不結露)
			動作保證濕度（%）	80以下(不結露)
