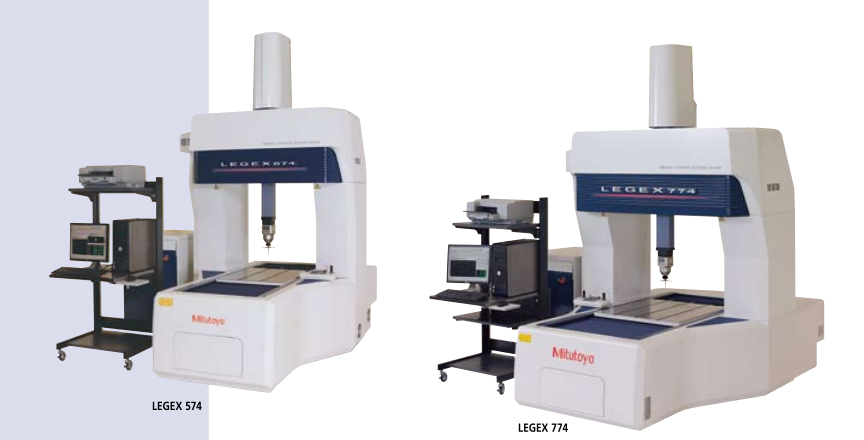

超高精度CNC三坐標測量機MICROCORD LEGEX系列

?高精度水平

?固定橋結構和精密空氣軸承

?位置檢測功能

?配有溫度補償功能

?提供豐富的選件

全國熱線

0512-5523-2818

產品特點 product feature

高精度水平 ?LEGEX 系列為超高精度CNC三坐標測量機，具有高精度水平，對所有可能產生誤差的因素進行嚴格分析并消除或大程度地降低其影響。固定橋結構和精密空氣軸承 ?固定橋結構和精密空氣軸承在高剛性導軌上運行確保了良好的運動穩定性和超高幾何精度。采用 FEM 結構分析模擬的徹底測試保證了幾何運動精度，使負荷及其它變量波動造成的誤差降低。另外，其他多種技術如抗振測量等用于驅動單元結構中，實現了高精度。位置檢測功能 ?配備有三豐超高精度標尺、熱膨脹系數幾乎為零的超高精度微晶玻璃尺以及高分辨力、高性能的反射型線性編碼器。為其性能提供了很好的位置檢測功能。配有溫度補償功能 ?LEGEX 高精度系列三坐標測量機配有溫度補償功能，因此設置環境不需要恒溫控制室，就可以在 18-22oC 的溫度范圍內保證主機精度。提供豐富的選件 ?提供豐富的選件，包括觸發式和非觸發式測頭，數據處理部等支持超高精度測量，如要求高尺寸精度的齒輪、軸承、透鏡、硬?；驖L動轉子。

項目/型號		LEGEX 574	LEGEX 774	LEGEX 776	LEGEX 9106
測量范圍	x軸	500mm	700mm	700mm	900mm
	y軸	700mm	700mm	700mm	1000mm
	z軸	450mm	450mm	600mm	600mm
測量方法		超高精度線性編碼器
最大測量速度		200mm/s
最大加速度		980mm/s 2
分辨力		0.00001mm
精度( JIS B7440-2 ) * 1 ( 2013	E 0, MPE [L: 測量長度 ( mm )	( 0.28+L/1000 ) μm ( 19 ～ 21oC ) ( 0.3+L/1000 ) μm ( 18 ～ 22oC ）
	P FTU, MPE	0.4μm
	MPE THP	1.1μm ( 60S ）
導向系統		各軸均采用氣浮軸承
工作臺	材料	鑄鐵 * 2
	尺寸	550 × 750mm	750 × 750mm	750 × 750mm	950 × 1050mm
	緊固用螺釘孔	M8x1.25mm ( 工件固定用）
最大測量高度		706mm	696mm	867mm	861mm
最大負載		200kg	500kg	500kg	800kg
重量		3900kg	5000kg	5100kg	6500kg
空氣供給	氣壓	0.4MPa* 3
	消耗量	120L/min* 5 ( 正常情況下）
1 使用測頭 : MPP310Q 。溫度變化 : 0.5oC/h, 溫度梯度 : 1oC/h 。 2 也可選擇陶瓷涂層。 3 需要 0.5MPa-0.9MPa 氣壓。 4 需要 0.55MPa-0.9MPa 氣壓。 *5 需要 160L/min 以上氣壓。
